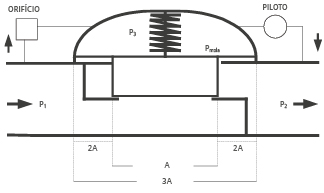

Tomando como área de obturação A, a área do diafragma será de aproximadamente 3A. Este valor de 3A só é considerado na situação de modulação, na qual, a pressão exercida em ambas as faces do diafragma é aproximada. Na posição tudo ou nada, a coroa circular do diafragma é suportada pelo corpo e tampa, mas mesmo assim, a área 2A é acionada. Os valores de 3A e 2A são equivalentes e a diferenciação que fazemos só é válida para motivos demonstrativos
|
Condição - Qmáx. do piloto > Qmáx. do orifício
P1.A - Pressão a montante P1 exercendo-se directamente
na área A
P2.2A - Pressão a jusante P2 exercendo-se na câmara
inferior o diafragma 2A
P3.3A - Pressão na câmara superior do diafragma 3A
Fmola - Força exercida pela mola.
|
